最详细的家装电路改造施工工艺

文章来源:淡定    时间:2021-04-02

  电路改造在家居重新装修中不可避免,电路改造关系到以后家居电路使用是否方便,所以不能轻视,金佳麟小然整理了最详细的家装电路改造施工工艺,下面分享给大家。

  一、材料提示

  1、管财选用符合国家标准的品牌产品。

  2、材料必需与公司工程报价单所列品名相符

  3、所用导线的截面规格为2.5mm2、4mm2、6mm2,不受拉力,包扎紧密不伤线芯,无扭结、死弯、绝缘层无破损等缺掐,所用电线颜色要分清。

  二、临时用电

  1、施工现场临时用电应有完整的插头、开关、插座、漏电断路器,临时用电必须使用电缆线。

  2、进场时把空气开关的电线全部卸下来,然后从总进线接到临时配线电箱。工程队应自带配电箱,包括漏电开关、空气开关及带保护装置的插座,电缆线应完好无损。

  3、包括切割机、角磨机、电据、手电钻、冲击钻等电动工具,经检验绝缘性能应完好无损,使用安全可靠,操作方法正确。

  三、施工工艺

  (一)开槽配管及定位

  电路设计要多路化,做到空调、厨房、卫生间、客厅、卧室、电脑及大功率电器分路布线;插座、开关分开,除一般照明、挂壁空调外各回路应独立使用漏电保护器;强、弱分开,音响、电话、多媒体、宽带网等弱电线路设计应合理规范。

  1、墙身、地面开线槽之前用墨盒弹线,以便定位。管面与墙面应留15mm左右粉灰层,以防止墙面开裂。

  2、未经允许不许随意破坏、更改公共电气设施,如避雷地线、保护接地等。

  3、电源线管暗埋时,应考虑与弱电管线等保持500mm以上距离,电线管与热水管、煤气管之间的平行距离不小于300mm。

  4、墙面线管走向尽可能减少转弯,并且要避开壁镜,家具等物的安装位置,防止被电锤、钉子损伤。

  5、如无特殊要求,在同一套房内,开关离地1200-1500mm之间,距门边150-200mm处,插座离地300mm左右,插座开关各在同一水平线上,高度差小于8mm,并列安装时高度差小于1mm,并且不被推拉门、家具等物遮挡。

  6、各种强弱电插座接口宁多勿缺,床头两侧应设置电源插座及一个电话插座,电脑桌附近,客厅电视柜背景墙上都应设置三个以上的电源插座,并设置相应的电视、电话、多媒体、宽带网等插座。

  7、音响、电视、电话、多媒体、宽带网等弱电线路的铺设方法及要求与电源线的铺设方法相同,其插座或线盒与电源插座并列安装,但强弱电线路不允许共用一套管。

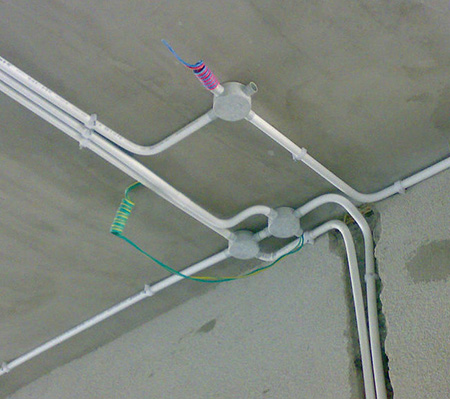

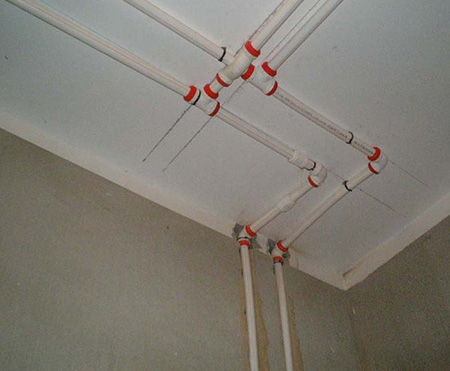

  8、所有入墙电线采用16以上的PVC阻燃管埋设,导线占管径

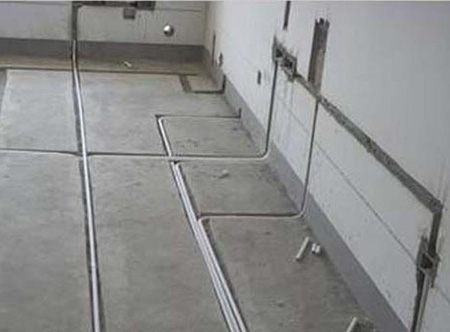

  9、使用导线管时,电源线管从地面穿出应做合理的转弯半径,特别注意在地面下必须使用套管并加胶连接紧密,地面没有封闭之前,必须保护好PVC管套,不允许有破裂损伤;铺地板砖时PVC套管应被水泥沙浆完全覆盖。

  (二)电气安装

  1、配线时,相线与零线的颜色应不同;同一住宅相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)宜用黄绿双色线。

  2、线管穿线之前应将直接头打上PVC胶水,以免进水。电源线穿管时,应将导线取直再穿管,不可中途拔、拉管接头,弱电线中穿线时用力时不可过猛,以免导线断心。

  3、电源分支接头应接在插座盒、开关盒、灯头盒内,每个接头接线不宜超过两根,线在盒内应有适当的余量。

  4、音响线出入墙面应做底盒。多芯电话线的接头处,护套管口用胶带包扎紧,以免电话线受潮,发生串音等故障。

  5、电视天线接线必须采用分支器并留检查口。

  6、管中电源线不可有接头、不可将电源线裸露在吊顶上或直接抹入墙中,以保证电源线可以拉动或更换。

  7、导线连接坚固,接头不受拉力,包扎严密,采用螺钉(螺帽)连接时,电线无绝缘距离不大于3mm,铜线间连接应用压接或绞接法,绞接长度不小于5圈,裸露电线必须先用防水胶带包扎后再黑胶布,无绝缘层破损等缺陷经检验认可。

  8、穿管的电线、讯号线、电话线等都进行检测,以确认是否线间短路、对地短路、断线等,确认无误后再进行埋线管。

  9、单相两孔插座的接线,面对插座左零右相,单相三孔,正上方为地线,插座接地单独敷设,不得与工作零线混同。所有单相插座应该"左零右相,接地在上"。

  10、插座、开关安装要牢固,四周无缝隙,厨房、卫生间内及室内及室外安装的开关应采用带防溅盒的开关。

  11、空调供电用16A三孔插座,高度在1500mm以下的所有插座应安装具有保护挡板的插座,以免儿童触摸,卫生间宜作局部等电位连接端子,插座采用防水防溅型,并远离水源。照明开关应设在门外,镜前灯、浴霸宜选用防水开关设在卫生间内。

  12、为生活舒适方便,卧室应采用双控开关,厨房电源插座应并列设置开关,控制电源通断。

  13、插座、开关、面板固定时,应用配套的螺钉,不得使用木螺钉或石膏板螺丝代替,以免损坏底盒,开关安装方向一致。

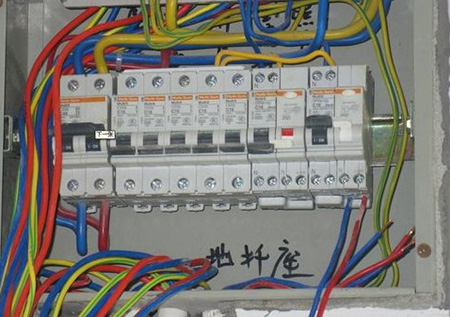

  14、配电箱应根据室内用电设备的不同功率分别配线供电;大功率家电设备应独立配线安装插座。配电箱内的电线排列要整齐,插座照明各路开关要分清,压接配件齐全,压接导线的回转方向要正确,断路器接线牢固,在断路器接线端子上不得将不同线径的导线在同一端压接,配电箱分路要平衡,要标明各个回路。

  15、竣工后,提交一份标准详细的电路布置图。

  (三)、电气检测

  1、所有接线完毕后,必须对配电箱、插座、开关进行线路检查测试。

  2、弱电需采用短路一端,在另一端测量通断的方法检测。

  3、所有电气完工后进行通电检测,漏电开关动作正常,插座开关试电良好。

  以上内容就是金佳麟小然为您介绍的最详细的家装电路改造施工工艺,希望对您有帮助,如需了解更家装电路改造知识,请继续关注金佳麟装修网。
